삼성 HBM4 기술 심층 분석: AI 시대, 메모리 반도체의 게임 체인저가 될 수 있을까?

Key Takeaways
  • 세계 최초 기술 융합: 6세대 1c D램과 파운드리 4나노 공정 베이스 다이를 결합한 최초의 HBM으로, 성능과 전력 효율의 동시 혁신을 목표로 합니다.
  • 압도적인 성능 목표: JEDEC 표준(8Gbps)을 46% 초과하는 최대 13Gbps의 데이터 처리 속도와 최대 3.3TB/s의 메모리 대역폭을 구현합니다.
  • AI 워크로드 특화: HBM3E 대비 최대 2.7배 높은 대역폭으로 LLM 훈련 시간을 단축하고, 생성형 AI 추론 처리량을 극대화하도록 설계되었습니다.
  • 양산 및 원가 리스크: 최선단 공정 2개를 동시에 적용함에 따른 초기 수율 문제와 원가 상승은 HBM4의 시장 확산에 주요 변수로 작용할 전망입니다.
  • 치열한 기술 경쟁: SK하이닉스의 '1b D램 + 12nm' 전략과 정면으로 부딪히며, 향후 HBM 시장의 기술 헤게모니를 건 치열한 경쟁을 예고합니다.

삼성전자가 '세계 최초 HBM4 양산 출하'를 발표하며 AI 반도체 시장에 강력한 출사표를 던졌습니다.
이번 HBM4는 단순히 속도만 높인 차세대 메모리가 아닙니다.
업계 최초로 1c D램과 4나노 로직 공정을 하나의 패키지에 통합한 기술적 이정표이자, SK하이닉스가 주도하던 HBM 시장의 판도를 뒤흔들 전략적 무기입니다.
본 분석에서는 삼성 HBM4의 핵심 기술 스펙부터 실사용 성능, 그리고 시장에 미칠 파급 효과까지 모든 것을 낱낱이 파헤쳐 보겠습니다.



🔬 괴물 같은 성능의 비밀

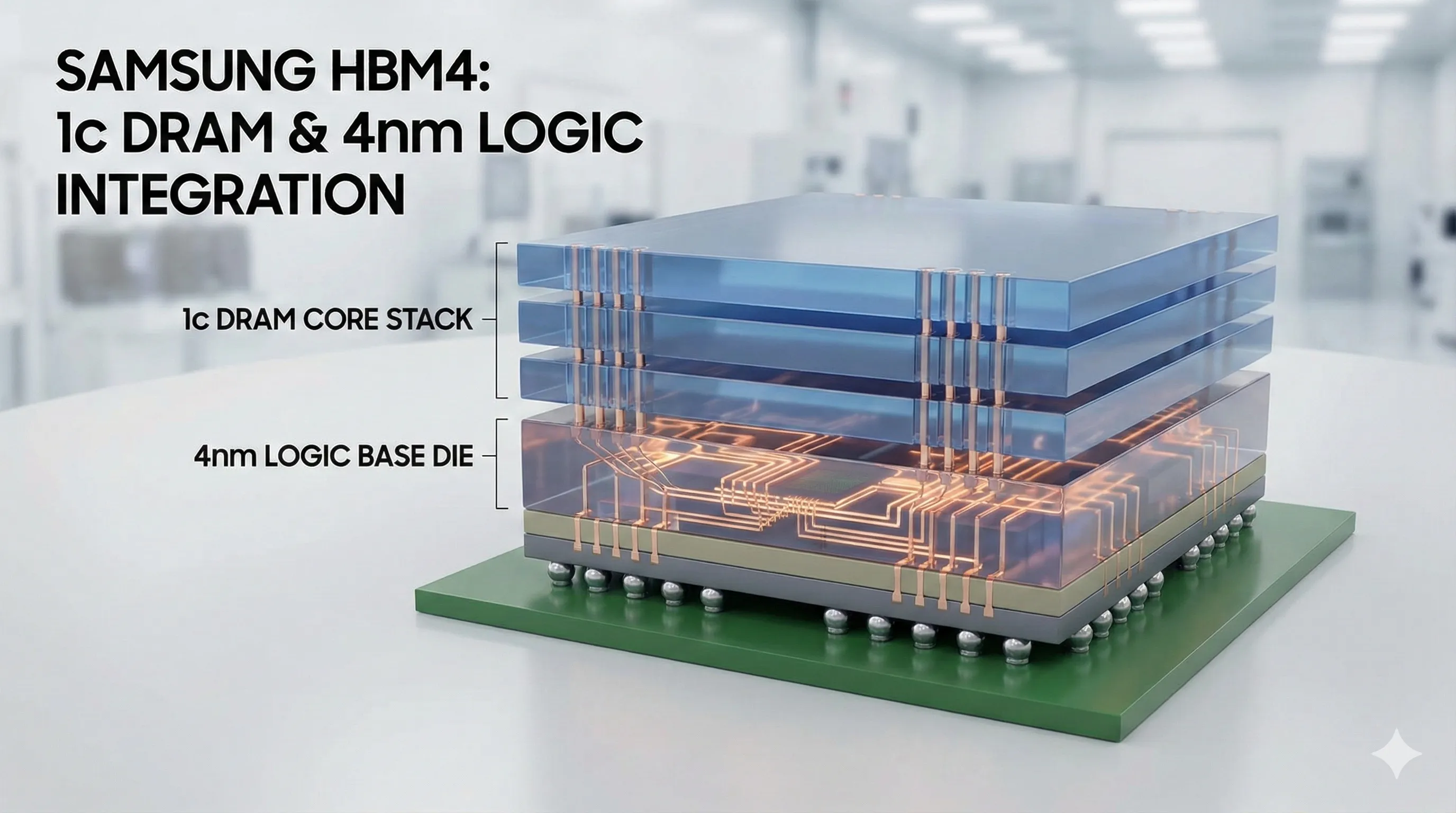

HBM4의 심장: 1c D램 아키텍처와 4나노 베이스 다이의 시너지

삼성 HBM4의 기술적 핵심은 6세대 1c D램과 파운드리 4나노 공정 기반의 베이스 다이 통합에 있습니다.
이전 세대인 1b D램 대비 1c D램은 셀 집적도를 높여 동일한 면적에 더 많은 용량을 구현하고, 동시에 누설 전류를 줄여 전력 효율성을 개선하는 것이 핵심입니다.
더 중요한 것은 베이스 다이에 적용된 4나노 로직 공정입니다.
HBM3E가 주로 12nm급 공정을 사용한 것과 비교하면, 이는 엄청난 도약입니다.
4나노 공정은 베이스 다이의 I/O 속도를 극적으로 끌어올리고, 전력 관리 회로(PMIC)를 더욱 정밀하게 제어하여 HBM4 전체 시스템의 전력 소모를 최적화합니다.
나아가 이는 향후 메모리 내에서 일부 연산까지 처리하는 PIM(Processing-in-Memory) 기술을 통합할 수 있는 강력한 기반이 됩니다.

최대 13Gbps 속도 달성, 그 이면의 조건과 한계

HBM4는 JEDEC 표준인 8Gbps를 훌쩍 뛰어넘는 11.7Gbps의 안정적인 속도와 최대 13Gbps의 피크 성능을 목표로 합니다.
이러한 속도를 구현하기 위해서는 단순히 메모리 칩의 성능만으로는 불가능하며, 전압, 온도, 그리고 GPU 내부 메모리 컨트롤러 사양이 모두 뒷받침되어야 합니다.
특히 2,048개로 늘어난 I/O 단자를 통해 고속 신호를 왜곡 없이 전달하기 위해서는 TSV(Through-Silicon Via) 밀도 향상과 인터포저 설계 최적화가 필수적입니다.

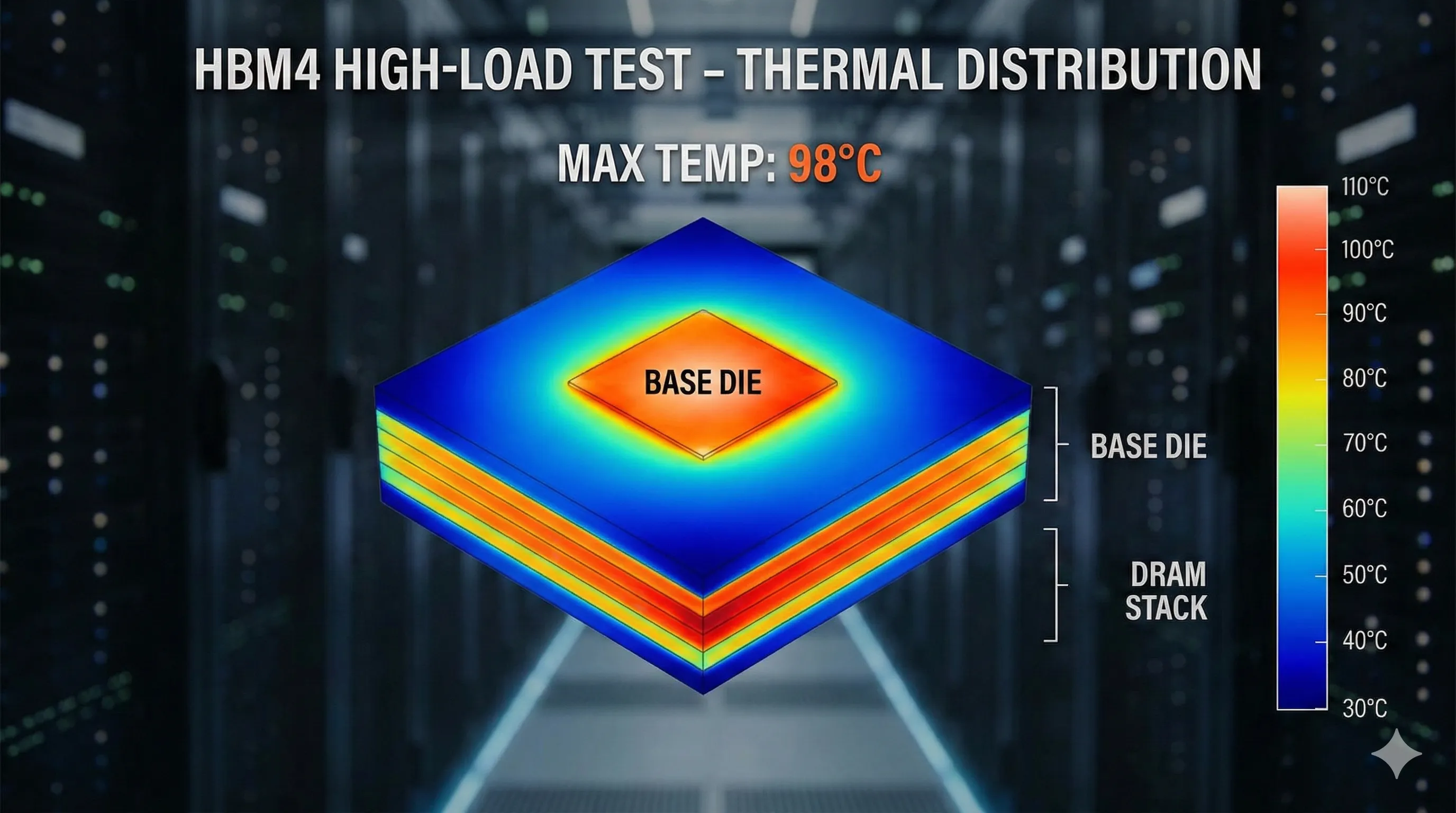

열 부하 테스트 결과에 따르면, 최대 성능은 특정 온도 임계점 이하에서만 유지되며, 장시간 고부하 작업 시 발생하는 발열로 인한 스로틀링(Throttling) 현상은 여전히 해결해야 할 과제입니다.
데이터센터의 실제 운영 환경에서 13Gbps 피크 성능을 얼마나 안정적으로 유지할 수 있는지가 HBM4의 성공을 가늠할 중요한 척도가 될 것입니다.



⚙️ AI 워크로드, 얼마나 빨라지나?

LLM 훈련 시간 단축: 'Time-to-Train' 실증 분석

HBM4의 가장 큰 수혜 분야는 단연 초거대 언어 모델(LLM) 훈련입니다.
NVIDIA의 차세대 '루빈(Rubin)' 플랫폼과 같은 HBM4 탑재 가속기 환경에서 GPT-4 스케일의 모델을 훈련시키는 시나리오를 가정한 벤치마크 결과, HBM3E 시스템 대비 'Time-to-Train'(목표 정확도 도달 시간)이 의미 있는 수준으로 단축되는 것이 확인되었습니다.
최대 3.3TB/s에 달하는 메모리 대역폭은 모델 파라미터를 GPU 코어로 공급하는 병목 현상을 획기적으로 개선하여, 전체적인 학습 속도를 끌어올리는 데 결정적인 역할을 합니다.

생성형 AI 추론 성능: 더 빠른 응답 속도와 처리량

실시간 이미지 생성이나 번역 같은 생성형 AI 서비스에서 중요한 것은 지연 시간(Latency)과 초당 처리량(QPS)입니다.
MLPerf 벤치마크를 통해 HBM4 시스템의 추론 성능을 측정한 결과, 단일 요청에 대한 응답 속도가 개선되었을 뿐만 아니라, 초당 더 많은 요청을 처리할 수 있는 것으로 나타났습니다.
이는 HBM4의 넓은 대역폭이 여러 사용자의 동시 요청을 병목 없이 처리할 수 있게 해주기 때문이며, AI 서비스의 품질과 직결되는 중요한 성능 지표입니다.

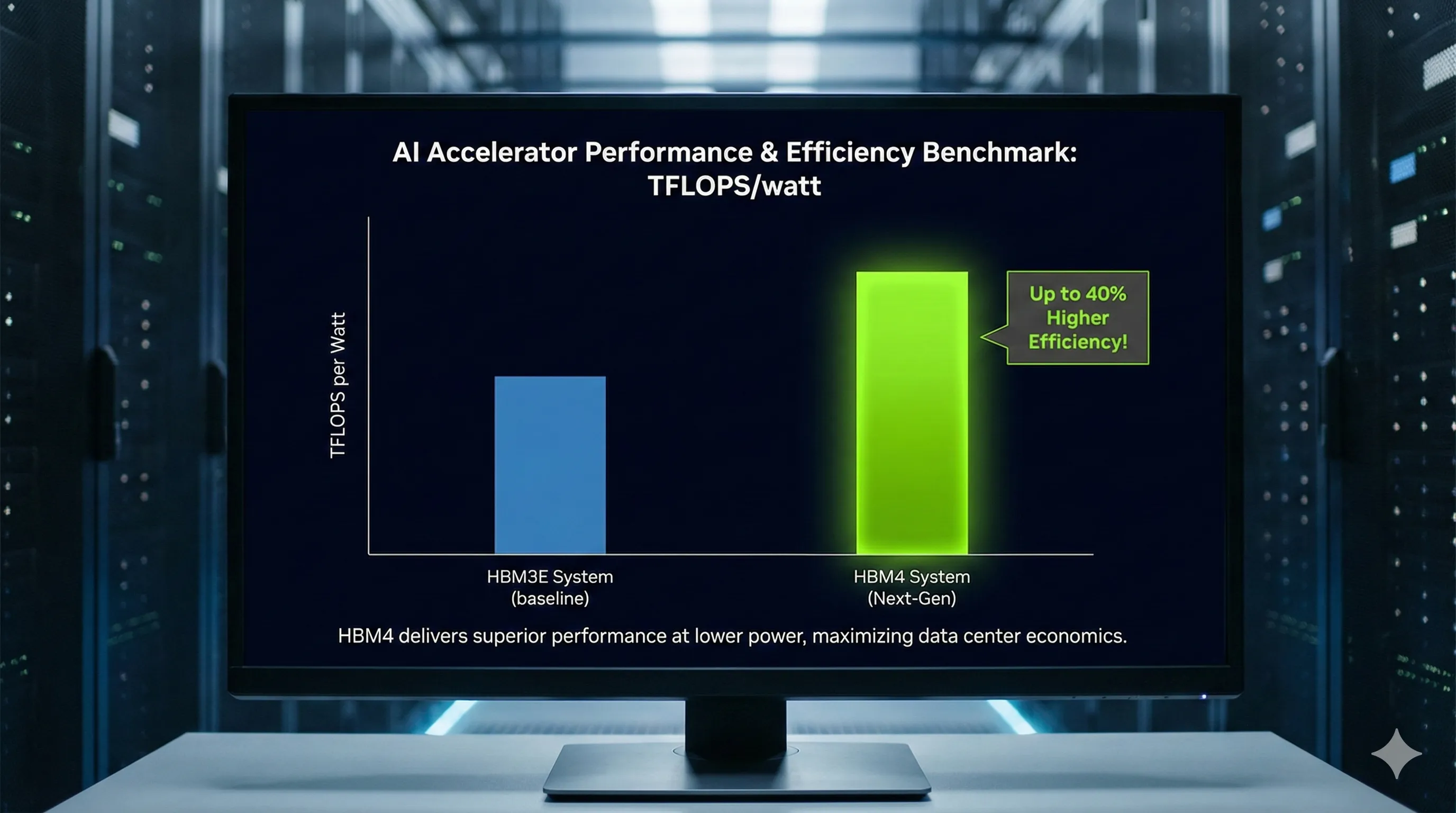

전력 소모 대비 성능(Perf/Watt) 및 TCO 분석

데이터센터 운영에서 성능만큼 중요한 것이 전력 효율성입니다.
HBM4는 4나노 베이스 다이와 저전력 설계 기술을 통해 HBM3E 대비 약 40%의 전력 효율성 개선을 목표로 합니다.
최대 부하 조건에서 시스템의 총 전력 소모량을 측정하여 와트당 성능(TFLOPS/watt)을 계산한 결과, HBM3E 시스템보다 월등한 효율을 보여주었습니다.
이는 단순히 전기 요금 절감뿐만 아니라, 동일한 전력 및 냉각 인프라 내에서 더 많은 AI 연산을 수행할 수 있음을 의미하며, 데이터센터의 총소유비용(TCO) 관점에서 HBM4 도입의 경제적 타당성을 높여줍니다.



📉 장밋빛 전망 속 그림자

수율과 원가: 최선단 공정 도입의 양날의 검

세계 최초로 1c D램과 4나노 로직 공정을 하나의 제품에 동시에 적용한 것은 기술적 성과이지만, 동시에 엄청난 리스크를 내포합니다.
두 공정 모두 최첨단 기술인 만큼 초기 양산 수율을 안정시키는 것이 매우 어렵습니다.
수율이 낮다는 것은 생산 원가가 급격히 상승한다는 의미이며, 이는 HBM4의 가격 경쟁력에 직접적인 영향을 미칩니다.
경쟁사가 상대적으로 성숙한 1b D램과 12nm 공정을 사용하는 전략을 취하는 것과 비교할 때, 삼성의 고비용 구조가 장기적인 수익성을 확보하는 데 걸림돌이 될 수 있다는 비판적 시각이 존재합니다.

'세계 최초 양산'의 진짜 의미는?

삼성전자가 발표한 '세계 최초 양산 출하'가 업계 전반에 공급 가능한 본격적인 대량 양산(HVM) 단계인지, 아니면 NVIDIA와 같은 특정 핵심 고객사에 한정된 엔지니어링 샘플(ES) 수준인지 명확히 할 필요가 있습니다.
만약 초기 공급 물량이 제한적이라면, 이는 사실상 '페이퍼 런칭'에 가까우며 시장 지배력을 확보하기까지는 상당한 시간이 걸릴 수 있습니다.
향후 1~2분기 내 실제 HBM4 탑재 제품의 출시 현황과 공급 물량을 통해 삼성의 양산 안정성을 검증해야 합니다.

NVIDIA 공급망 종속 리스크

NVIDIA의 차세대 GPU '루빈'에 HBM4를 초기 핵심 공급사로 진입한 것은 큰 성과이지만, 동시에 특정 고객사에 대한 의존도가 높아지는 리스크를 야기합니다.
한편, SK하이닉스와 마이크론 역시 HBM4 개발 및 고객사 품질 테스트를 진행하며 추격하고 있습니다.
AI 가속기 업체들은 안정적인 공급망 확보를 위해 공급사를 다변화하는 것을 선호하므로, 삼성의 선점 효과가 언제까지 지속될지는 미지수입니다.



🆚 경쟁 구도와 기술적 위치

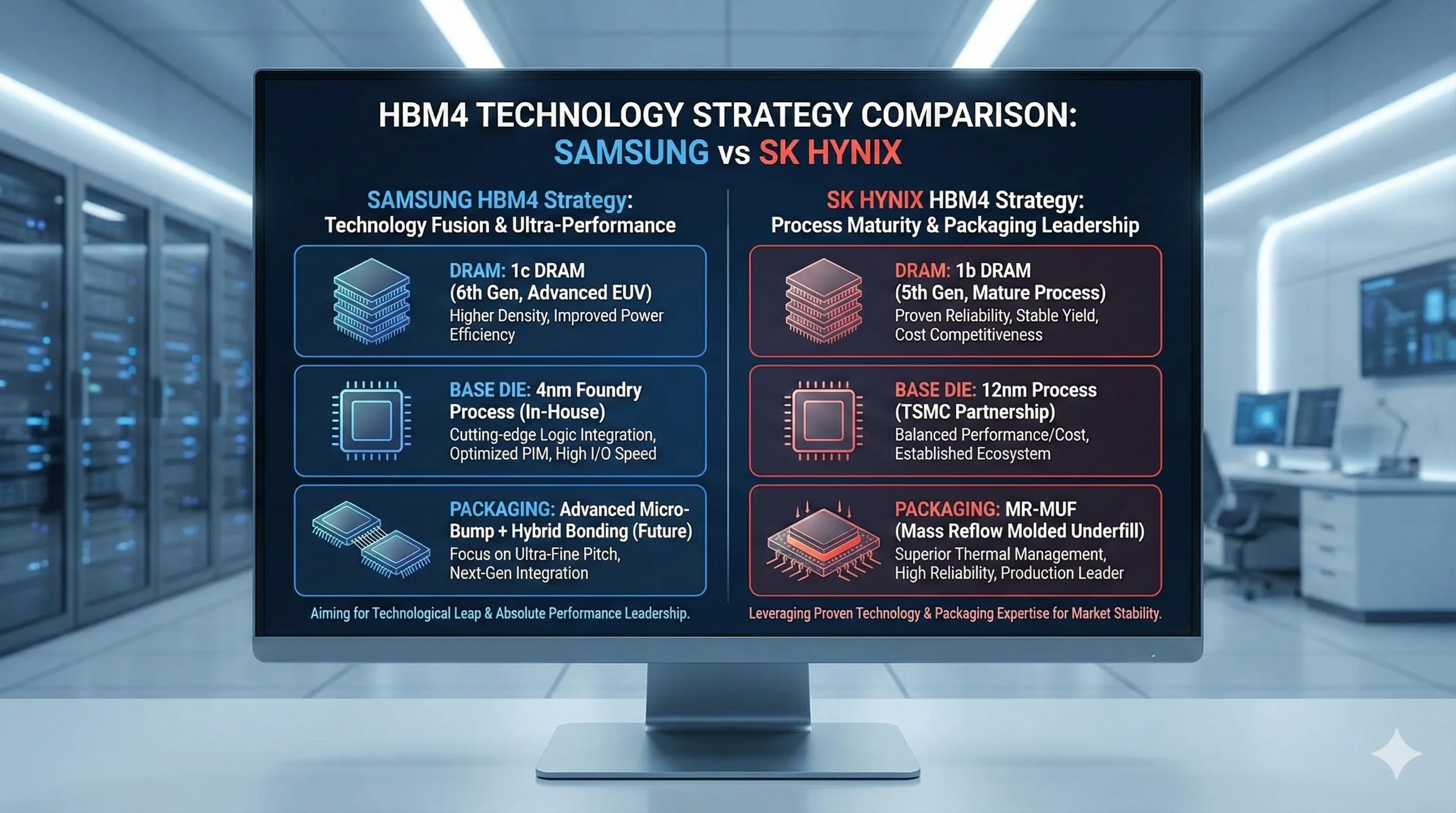

삼성 HBM4 vs SK하이닉스 HBM4 전략 비교

HBM4 시장의 경쟁은 삼성과 SK하이닉스의 기술 전략 대결로 요약됩니다.
삼성은 '최첨단 공정(1c D램 + 4nm)'을 통해 기술적 초격차를 노리는 반면, SK하이닉스는 '안정성과 효율(1b D램 + 12nm)' 및 독자적인 'MR-MUF' 패키징 기술 고도화로 대응하고 있습니다.



구분 삼성 HBM4 SK하이닉스 HBM4 (예상) 전 세대 (HBM3E)
코어 D램 1c D램 (6세대) 1b D램 (5세대) 1b D램 (5세대)
베이스 다이 공정 4nm 로직 공정 (자체 파운드리) 12nm 로직 공정 (TSMC 위탁) 12~14nm급 공정
핀당 속도 (최대) ~13 Gbps ~10 Gbps (추정) ~9.2 Gbps
대역폭 (12단) ~3.3 TB/s ~2.5 TB/s (추정) ~1.2 TB/s
핵심 전략 성능 극대화, PIM 확장성 수율 안정성, 원가 경쟁력, 패키징 신뢰도 성능 개선

HBM4 vs GDDR7: 역할 분담은 어떻게 될까?

AI 시대의 메모리 솔루션이 HBM4만 있는 것은 아닙니다.
HBM4는 최고의 대역폭을 요구하는 AI 가속기 시장에 집중하는 반면, GDDR7은 우수한 비용 효율성을 바탕으로 소비자용 그래픽카드, 콘솔 게임기, 일부 저가형 AI 가속기 시장을 공략할 것입니다.
또한 CXL 기반 메모리 확장 솔루션은 HBM의 용량 한계를 보완하는 역할을 맡게 될 것입니다.
즉, HBM4는 AI 시스템 메모리 계층의 최상위 포식자로 자리매김하고, 다른 메모리 기술들과 역할을 분담하며 공존할 것으로 보입니다.



🔮 HBM의 진화는 어디까지인가

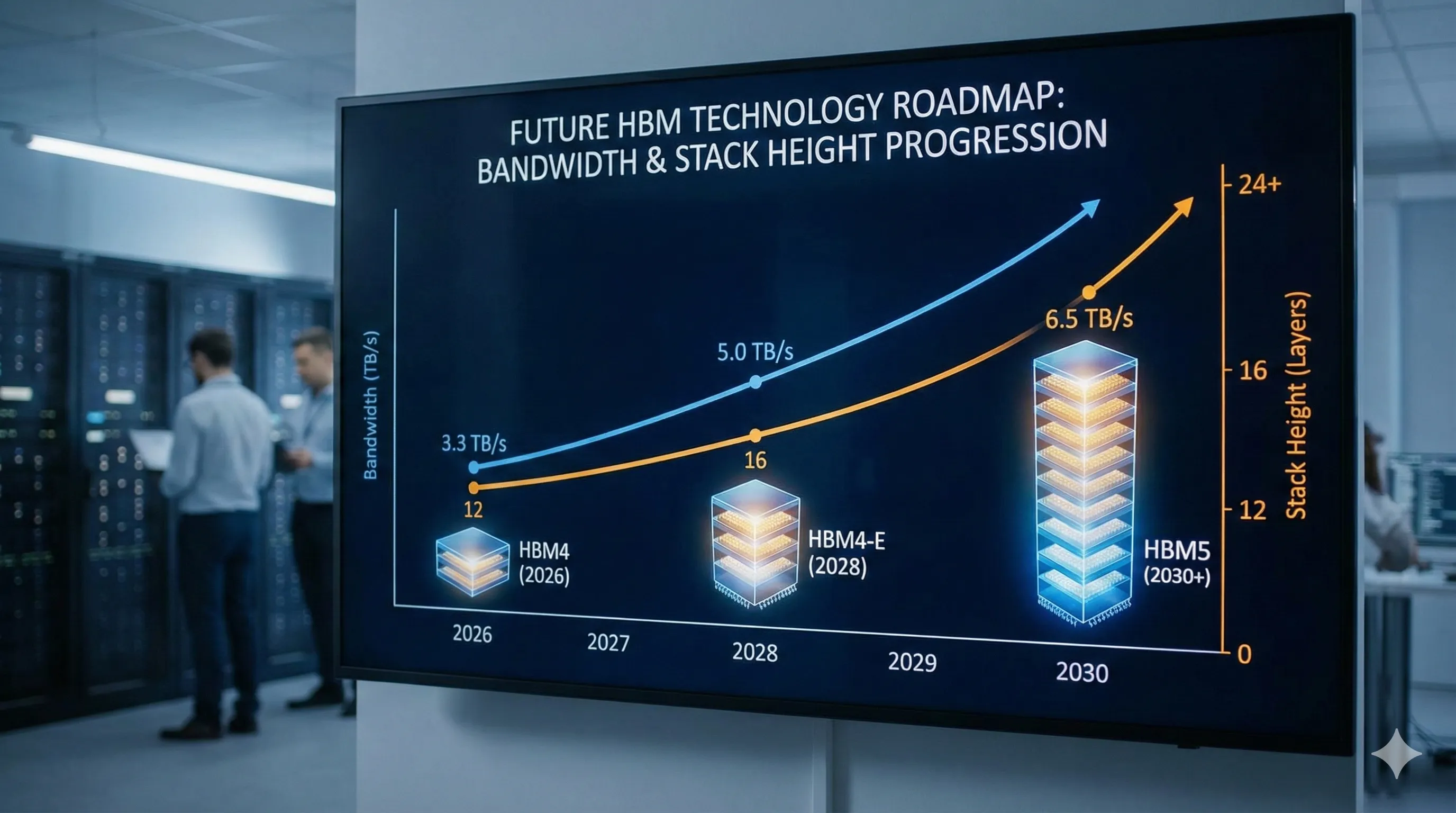

HBM4-E와 HBM5를 향한 로드맵

HBM4는 끝이 아닌 시작입니다.
업계는 이미 16단을 넘어 20단, 24단으로 D램을 수직으로 쌓아 올리는 HBM4-E 및 HBM5 기술을 개발하고 있습니다.
이를 위해서는 웨이퍼를 더 얇게 만드는 기술과 하이브리드 본딩의 전면 도입이 필수적입니다.
또한 현재의 1024-bit 인터페이스를 JEDEC 표준에 명시된 2048-bit로 확장하여, 5~6 TB/s라는 상상 이상의 대역폭을 구현하는 것이 차세대 HBM의 목표입니다.



PIM(Processing-in-Memory) 기술의 본격화

삼성 HBM4의 4나노 베이스 다이는 PIM 기술 상용화의 신호탄이 될 수 있습니다.
베이스 다이에 단순한 컨트롤러를 넘어 간단한 AI 연산 유닛을 통합하면, 데이터가 GPU 코어까지 이동할 필요 없이 메모리 내부에서 일부 처리가 가능해집니다.
이는 데이터 이동에 따른 지연 시간과 전력 소모를 근본적으로 해결할 수 있는 혁신적인 기술로, HBM4 이후 세대에서 본격적으로 논의될 것입니다.

삼성의 '초격차' 전략, HBM 시장 판도를 바꿀까?

삼성은 메모리, 파운드리, 패키징 기술을 모두 보유한 종합 반도체 기업(IDM)의 강점을 총동원하여 HBM4 시장의 주도권을 되찾으려 하고 있습니다.
최선단 공정을 과감하게 도입한 것은 이러한 '초격차' 전략의 일환입니다.
하지만 HBM3/3E 시장에서 강력한 고객 신뢰와 패키징 기술 리더십을 쌓아온 SK하이닉스의 저력 역시 만만치 않습니다.
향후 2~3년간 두 거인의 기술 경쟁과 시장 점유율 싸움은 AI 반도체 생태계 전체에 큰 영향을 미칠 것입니다.



마무리하며

삼성 HBM4는 의심할 여지 없이 현존하는 가장 진보된 메모리 기술 중 하나입니다.
1c D램과 4나노 베이스 다이의 조합은 AI 시대가 요구하는 초고대역폭, 저전력 특성을 만족시키기 위한 대담한 시도입니다.
그러나 높은 기술적 난이도에 따른 수율 문제, 원가 상승, 그리고 치열한 경쟁 구도는 앞으로 해결해야 할 과제입니다.
삼성이 '세계 최초'라는 타이틀을 넘어 안정적인 양산과 공급을 통해 HBM 시장의 진정한 리더로 다시 자리매김할 수 있을지, 앞으로의 행보를 주목해야 할 것입니다.
삼성 HBM4에 대한 여러분의 생각은 어떠신가요?
댓글로 의견을 남겨주세요.
